一、用途:

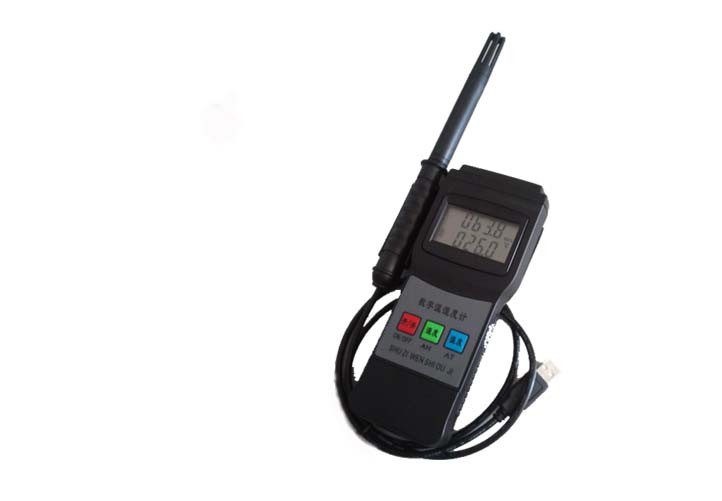

CC-03数字温湿度大气压力计是一种高稳定多功能的测量仪器。适用于30.00~110.0kPa范围内的环境大气压力、-10~+60℃范围内的环境大气温度的测量。是各环境监测站、实验室、医药卫生、建筑空调供暖、通风、无尘室测试或标定大气压力的理想仪器。
二、特点:
1. 便携式、多功能、高分辨率、高精度、高稳定性、数字显示、直读测量数据。
2. 全触摸按键、液晶显示、直接显示测量结果与测量单位。操作简便、直观易读、性价比高。
3. 直读大气压力、大气温度数据及连接电脑输出测量数据(选配)。
4.采用德国原装进口,带校准、带温补的高精度大气压力传感器。
5、采用飞利浦原装进口低功耗微电脑处理器及其他优良元器件。
6.内置一体化大气压力、大气温度探头,可测量大气压力、大气温度(环境温度)。
7.具有测量值温度补偿和智能数值稳定功能。
8.低电池电压指示。
9.使用四节碱性5号电池可连续工作300小时以上。
三、技术指标:
1. 工作范围:
a) 大气压力:30.0~110.0kPa /内置大气压力
b) 大气温度:-20~+60℃ /内置大气温度)
c) 空气湿度:0~100% RH(温湿度探棒)
d) 空气湿温:-30~70℃ (温湿度探棒)
2.分辨率:
a) 大气压力: 0. 01kPa
b) 大气温度: 0.1℃
c) 空气湿度: 0.1%RH
d) 空气湿温: 0.1℃
3.准确度等级:
大气压力:±0.3KPa(在30.0~110.0kPa内)
大气温度:±2.0℃(在0~65℃内)
空气湿度: ±3%RH(标配)
±2%RH(选配)
注:以上是20~80%RH范围内的准确度等级
空气湿温: ±0.4℃在25℃时;
±0.9℃(0~40℃)
4.电脑接口: RS232(选配)
波特率: 9600bd
5.预热时间: 5~15分钟
6.电源: 使用一节9V叠层电池
7.重量: <0.3kg
8.外形尺寸: 70×150×30(mm)
注1:大气压力、大气温度是在仪器内部的内置探头。
注2:若无法开机请重装或更换电池。长期不用请取出电池,以免电池漏液损坏仪器!!!
四、测量原理
1.仪器结构:本仪器主要有电池、大气压力传感器、大气温度传感器、微电脑处理器、液晶显示器、线路板、电子元器件、外壳等组成。
2.工作原理:微电脑处理器将大气压力传感器、大气温度传感器采集到的大气压力、大气温度数据进行温度补偿处理后,通过液晶显示屏显示相应的测量结果。
3.低电池电压检测:仪器含有低电池电压检测电路,当电池电压低时仪器显示符号:“bALO”表示需更换电池。
五、显示屏与键盘
1.显示屏:开机即显示下面的温湿度值。单位是:RH%。
2.显示内容:
仪器可显示:可显示大气压力(测量单位:kPa,hPa),大气温度(测量单位:℃); 大气湿度(测量单位:%RH)
3.键盘图:
4.按键:
4.2.1
键:按一下【湿度】键,可进行湿度的连续测量。测量单位: %RH,℃。
4.2.1,
4.2.3: 电源【开关】键:,按一次
键开仪器,再按一次关闭仪器。关机时不切断电源,关机进入低功耗状态。
注:若无法开机请重装或更换电池。长期不用请取出电池,以免电池漏液损坏仪器!!!
六、使用方法:
4.2湿度】测量键:按一下湿度的测量。
4.3 【温度】测量键:按一下温度的测量。
4.4【ON/OFF】开关键:按一下面板上
开关键,关机(不切断电源,进入低功耗状态)。再按一下
4.5 3 更换电池:当电池电压低时仪器显示符号:“bALO”表示需更换电池。
此时,打开仪器反面的电池盖板,更换新电池
5.联机接口:
首先运行本机提供的串口调试软件,打开调试软件的运行界面后,按下面的步骤操作。
(1) 波特率调准:
将串口的波特率调准为9600波特。
(2) 串口调准:
根据硬件联接的实际情况调准为COM1或COM2。
(3) 数据类型调整:
将调试软件的数据类型设定为接收ASCII代码。
(4) 软件调试:
打开调试软件上的串行接口。
(5)在字符输入框里输入:1
联机结果显示: 当一切正常时,我们可以看到电脑的屏幕上有压力计输出的压力值数据。该数据的代码为标准的ASCII代码。
七、仪器指示简介:
1 温湿度指示图:
下图表示测量气温,空气湿度状态。单位是:%RH,℃。
下图表示测量温度。单位是:℃
2.电池电压低指示图:
八、注意事项:
1. 仪器工作处须远离振动源、强电磁场。环境温度须稳定。
2. 一般情况下,不得测量强腐蚀性的气体压力和液体压力。
3. 测量压力不得超过允许过载压力范围。
4. 测量温度不得超过允许温度测量范围。
5. 当仪器显示电池电压低符号“bALO“时,必须更换电池。
6. 当仪器超出测量使用范围时,必须停止使用。。
7. 仪器长期不用应取出电池,以免电池漏液损坏仪表。
8. 仪器应周期检定。(暂定一年)
九、仪器成套性:
1. CC-03数字温湿度计 1台
2. 仪器使用说明书 1份
3. 检验合格证、保修卡、用户返馈卡 1份
十、仪器维修:
仪器损坏,如属制造质量问题,一年内免费修理,一月内可办调退手续。仪器销售后均实行终身维修。
重要提示:若仪器无法开机或显示不正常,请取下电池并重装或更换新电池。长期不用请取出电池,以免电池漏液损坏仪器!!!
